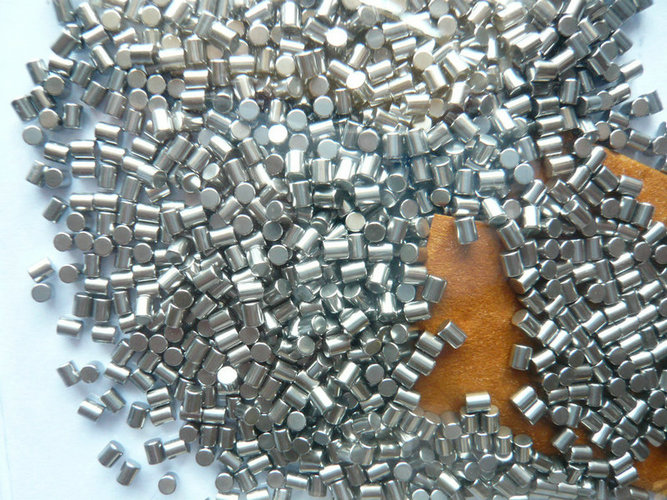

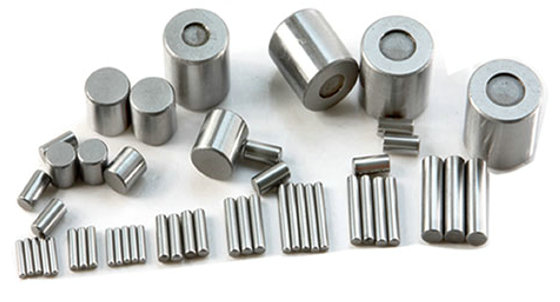

Что такое ролик цилиндрический ?

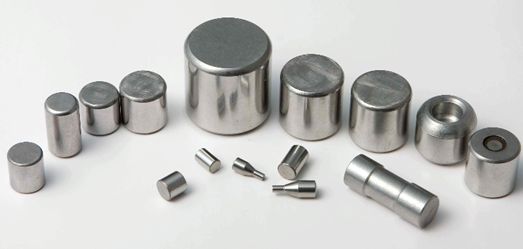

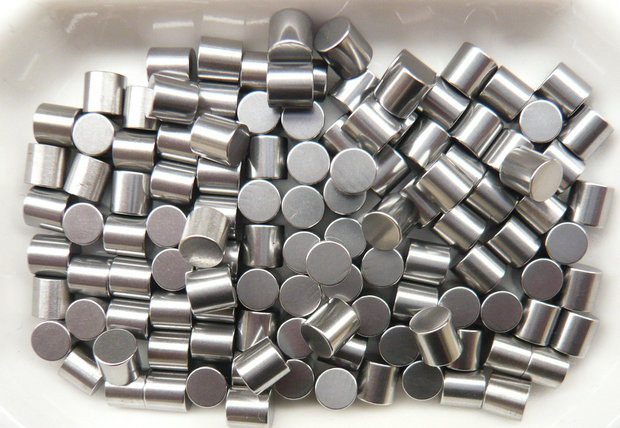

цилиндрические ролики, это означает, что внешняя поверхность по существу прямая и параллельная акси ролика. цилиндрические ролики являются прецизионными деталями для подшипников.

мы имеем более чем 20-летний опыт производства прецизионных ролевиков. у нас было больше всего запасов, сроки доставки: отправить в Европу, США или Канаду всего 3-5 рабочих дней

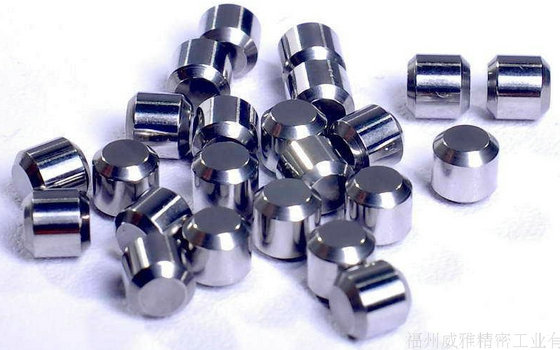

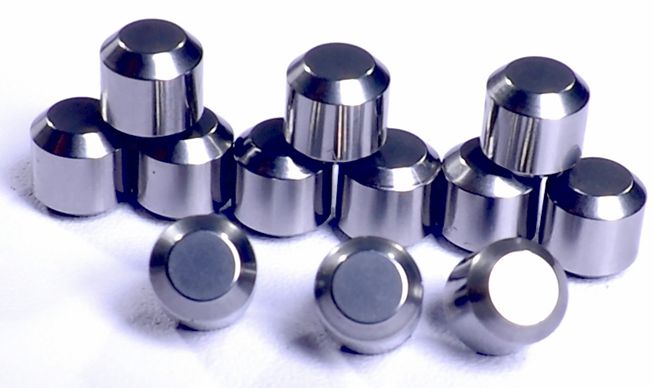

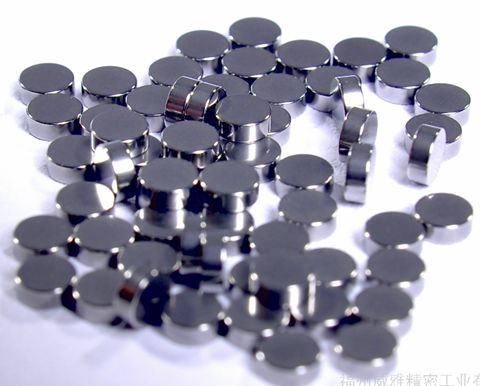

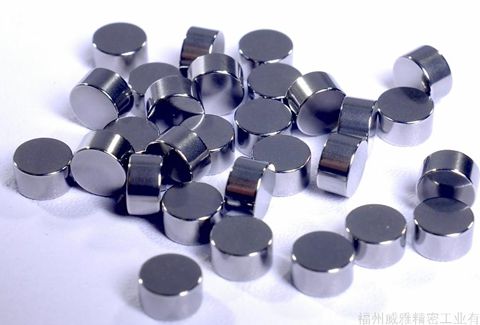

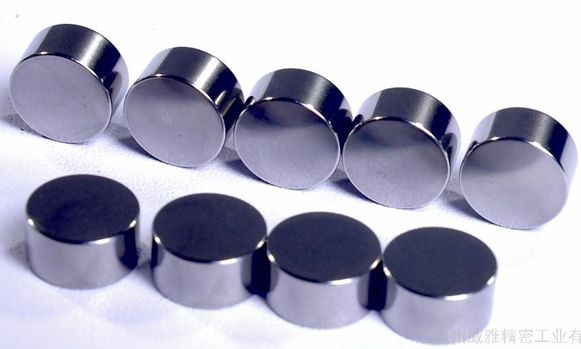

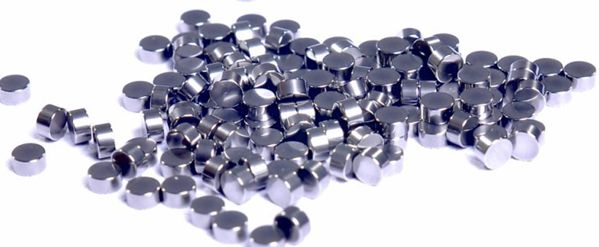

через некоторые специальные машины и производственный процесс. мы решили проблему, как сделать ультракороткие, специальные фаски и круглые цилиндрические ролики в серийном производстве.

цилиндрические ролики отличаются высокой механической прочностью и длительным сроком службы. Цилиндрические ролики имели многократное применение в различных отраслях промышленности, включая автомобильную, автомобильную: линейные свинцовые рельсы, ультратонкие подшипники, игольчатые подшипники, односторонние муфты, односторонние подшипники, игольчатые подшипники, субминиатюрный двигатель и так далее.

игольчатые ролики с грунтовыми концами в основном используются в качестве подшипниковых элементов качения для передачи крутящего момента и снижения трения. Они также могут служить в качестве прецизионных валов или в качестве прецизионных штифтов

игольчатые ролики с заточенными концами в основном используются в качестве опорных элементов качения для передачи крутящего момента и уменьшения трения. они также могут служить прецизионными валами или прецизионными установочными штифтами

технические параметры цилиндрических

цилиндрические столбчатые ролики, цилиндрические элементы качения

допуск на диаметр	+0/-0,005, +0/-0,003, +0/-0,002, группировка по 0,001 мм или 0,0005 мм
допуск длины	+/-0,015, +/-0,01, +0/-0,015, +/-0,005,+0/-0,005
радиус	Р0.03-Р0.3
параллелизм	0,01, 0,005
перпендикулярность	0,01, 0,005
круглость	0,001
цилиндричность	0,001
roughness	Ra0.1
цилиндрические столбчатые ролики, цилиндрические элементы качения

размеры элементов цилиндрических роликов

прецизионные цилиндрические ролики для подшипников, детали роликовых подшипников, цилиндрические элементы качения

sizes	Dw	Lw	rsmin	rsmax	sizes	Dw	Lw	rsmin	rsmax
3x3	3	3	0.2	0.4	3x5	3	5	0.2	0.4
3.5x5	3.5	5	0.2	0.4	4x4	4	4	0.2	0.4
4x6	4	6	0.2	0.4	4x8	4	8	0.2	0.4
4.5x4.5	4.5	4.5	0.2	0.6	4.5x6	4.5	6	0.2	0.6
5x5	5	5	0.2	0.6	5x8	5	8	0.2	0.6
5x10	5	10	0.2	0.6	5.5x5.5	5.5	5.5	0.2	0.6
5.5x8	5.5	8	0.2	0.6	6x6	6	6	0.2	0.6
6x8	6	8	0.2	0.6	6x10	6	10	0.2	0.6
6x12	6	12	0.2	0.6	6.5x6.5	6.5	6.5	0.2	0.6
6.5x9	6.5	9	0.2	0.6	7x7	7	7	0.2	0.6
7x10	7	10	0.2	0.6	7x14	7	14	0.2	0.6
7.5x7.5	7.5	7.5	0.2	0.6	7.5x9	7.5	9	0.2	0.6
7.5x11	7.5	11	0.2	0.6	8x8	8	8	0.2	0.6
8x10	8	10	0.2	0.6	8x12	8	12	0.2	0.6
9x9	9	9	0.3	0.7	9x10	9	10	0.3	0.7
9x14	9	14	0.3	0.7	10x10	10	10	0.3	0.7
10x11	10	11	0.3	0.7	10x14	10	14	0.3	0.7
11x11	11	11	0.3	0.7	11x12	11	12	0.3	0.7
11x15	11	15	0.3	0.7	12x12	12	12	0.3	0.7
12x14	12	14	0.3	0.7	12x18	12	18	0.3	0.7
13x13	13	13	0.4	0.8	13x20	13	20	0.4	0.8
14x14	14	14	0.4	0.8	14x20	14	20	0.4	0.8
15x15	15	15	0.4	0.8	15x16	15	16	0.4	0.8
15x22	15	22	0.4	0.8	16x16	16	16	0.4	0.8
16x17	16	17	0.4	0.8	16x24	16	24	0.4	0.8
17x17	17	17	0.4	1.0	17x24	17	24	0.4	1.0
18x18	18	18	0.4	1.0	18x19	18	19	0.4	1.0
18x26	18	26	0.4	1.0	19x19	19	19	0.4	1.0
19x20	19	20	0.4	1.0	19x28	19	28	0.4	1.0
20x20	20	20	0.4	1.0	20x30	20	30	0.4	1.0
21x21	21	21	0.5	1.1	21x30	21	30	0.5	1.1
22x22	22	22	0.5	1.1	22x24	22	24	0.5	1.1
22x34	22	34	0.5	1.1	23x23	23	23	0.5	1.1
24x24	24	24	0.5	1.1	24x26	24	26	0.5	1.1
24x36	24	36	0.5	1.1	25x25	25	25	0.5	1.1
25x36	25	36	0.5	1.1	26x26	22	26	0.5	1.1
26x28	22	28	0.5	1.1	26x40	22	10	0.5	1.1
28x28	28	28	0.6	1.4	28x44	28	44	0.6	1.4
30x30	30	30	0.6	1.4	30x48	30	48	0.6	1.4
32x32	32	32	0.6	1.4	32x52	32	52	0.6	1.4
34x34	34	34	0.6	1.4	34x55	34	55	0.6	1.4
36x36	36	36	0.7	1.7	36x58	36	58	0.7	1.7
38x38	38	38	0.7	1.7	38x62	38	62	0.7	1.7
40x40	40	40	0.7	1.7	40x65	40	65	0.7	1.7
42x42	42	42	0.9	2.1	45x45	45	45	0.9	2.1
прецизионные цилиндрические ролики для подшипников, детали роликовых подшипников, цилиндрические элементы качения

диаметр и округлость цилиндрических роликов

I_G=roller diameter gauge interval.

прецизионные цилиндрические ролики для подшипников, детали роликовых подшипников, цилиндрические элементы качения

оценка	Dw/mm		VDwL	IG	нормативные значения			▽Cir
	превосходить	to	max					max
G0	-	18	1	1	-10,...,-1	0	+1,...,+5	0.3
G0	18	30	1	1	-10,...,-1	0	+1,...,+5	0.4
G1	-	18	2	1	-10,...,-1	0	+1,...,+5	0.30.4
G1	18	30	2	1.5	-10.5,...,-1.5	0	+1.5,...,+6	0.5
G2	-	18	3	1	-10,...,-1	0	+1,...,+5	0.5
G2	18	30	3	1.5	-19.5,...,-1.5	0	+1.5,...,+6	1.0
G2	30	-	3	2	-20,...,-2	0	+2,...,+6	1.5
G3	-	18	1	1	-10,...,-1	0	+1,...,+5	1.0
G3	18	30	1	2	-20,...,-2	0	+2,...,+6	1.5
G3	30	-	5	3	-24,...,-3	0	+3,...,+6	2.5
прецизионные цилиндрические ролики для подшипников, детали роликовых подшипников, цилиндрические элементы качения

V-блок измерения округлости цилиндрических роликов

angle	wave numbers
	3	5	7	9	11	13	15	17	19	21
60°C	3	-	-	3	-	-	3	-	-	3
90°C	2	2	-	-	2	2	-	-	2	2
120°C	1	2	2	1	-	-	1	2	2
