ПОСТАВЩИКИ из Твердосплавные сверла,фрезы маршрутизатора,сверлильные фрезы HD,MD,SD для PCB высокоскоростные сверлильные машины ! ППоставщики из буровые коронки, концевые фрезы, ST,UC,ID,UC, SD фрезерные станки, микросверла и твердосплавные сверла в КИТАЕ!

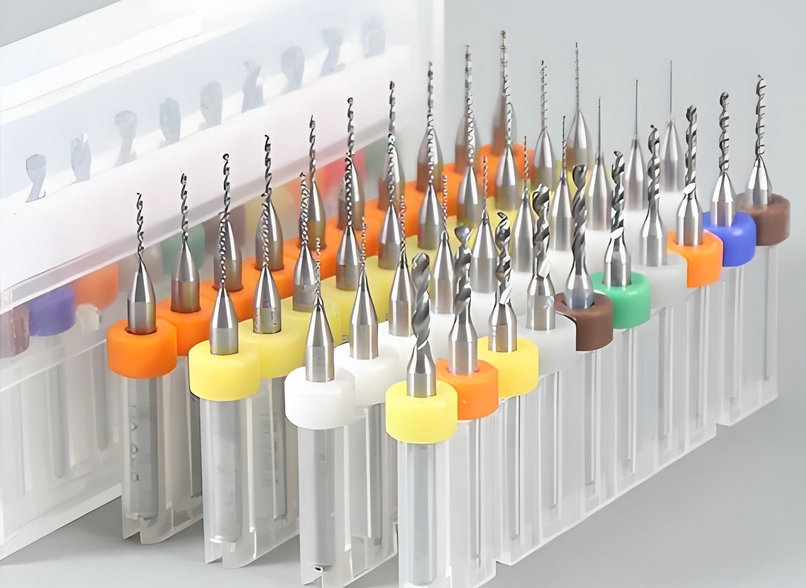

Штифт для микросверла на печатной плате - это процесс, используемый для механического сверления обработки печатной платы, который используется для проникновения в слой печатной платы и контакта между слоями, а также для создания траектории точка-точка, так что электронные части на печатной плате соединены последовательно. Существует три распространенных типа игл сверла: ST (прямое сверление), UC (сверление под резанием) и ID (обратное сверло).

В соответствии с требованиями клиентов, наши услуги по нестандартной настройке охватывают все виды кастомизации инструмента в области резки металла, такие как токарная обработка, фрезерование и изготовление отверстий.

Сверла для печатных плат подходят для сверления различных материалов, обычно используемых при изготовлении печатных плат, включая стекловолокно, эпоксидную смолу, медные ламинаты и другие. Они спроектированы таким образом, чтобы выдерживать абразивный характер этих материалов и сохранять острые режущие кромки в течение длительного периода использования.

Сверла для печатных плат бывают разных размеров, форм и конфигураций для решения различных задач и требований к сверлению. Их можно использовать для сверления различных типов отверстий, таких как сквозные отверстия, глухие переходные отверстия и скрытые переходные отверстия, в соответствии с конкретными потребностями конструкций печатных плат.

Сверла для печатных плат (печатных плат) - это специализированные режущие инструменты, используемые при изготовлении печатных плат. Они предназначены для сверления точных отверстий в подложках печатных плат для различных целей, таких как монтаж электронных компонентов, создание сквозных отверстий и установление электрических соединений между различными слоями печатной платы.

Сверла для печатных плат разработаны для обеспечения точного и аккуратного сверления отверстий в материалах печатных плат. Они способны сверлить отверстия диаметром от очень маленьких до больших размеров, в зависимости от конкретных требований конструкции печатной платы.

размеры стержня стандартных твердосплавных микросверлильных штифтов <3,175 мм для печатных плат (печатных плат)

Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, PCB фрезерные станки
индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, микротвистовые биты, CNC буровые штифты,PCB фрезерные станки,сверла печатных плат,сверла карбида мини
drill diameter,	drill length	drill diameter,	drill length	drill diameter,	drill length
0.05,	0.60,	1.05,	10.50,	2.15,	10.50
0.08,	0.80,	1.10,	10.50,	2.20,	10.50
0.10,	1.20,	1.15,	10.50,	2.25,	10.50
0.12,	2.00,	1.20,	10.50,	2.30,1	0.50
0.15	,2.00,	1.25,	10.50,	2.35,	10.50
0.20,	3.50,	1.30,	10.50,	2.40,	10.50
0.25,	4.00,	1.35,	10.50,	2.45,	10.50
0.30,	5.50,	1.40,	10.50,	2.50,	10.50
0.35,	5.50,	1.45,	10.50,	2.22,	10.50
0.40,	7.00,	1.50,	10.50,	2.60,	10.50
0.45,	7.00,	1.55,	10.50,	2.65,	10.50
0.50,	8.50,	1.60,	10.50,	2.70,	10.50
0.55,	8.50,	1.65,	10.50,	2.75,	10.50
0.60,	9.50,	1.70,	10.50,	2.80,	10.50
0.65,	9.50,	1.75,	10.50	2.85,	10.50
0.70,	9.50,	1.80,	10.50	,2.90,	10.50
0.75,	9.50,	1.85,	10.50,	2.95,	10.50
0.80,	9.50,	1.90,	10.50,	3.00,	10.50
0.85,	9.50,	1.95,	10.50,	3.05,	10.50
0.90,	9.50,	2.00,	10.50,	3.10,	10.50
0.95,	9.50,	2.05,	10.50,	3.15,	10.50
1.00,	10.50,	2.10,	10.50,	3.175,	10.50

допуски 3,175 мм диаметр 1/8 дюйма хвостовиков микросверл для печатных плат (печатных плат)

Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, PCB фрезерные станки
индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, микротвистовые биты, CNC буровые штифты,PCB фрезерные станки,сверла печатных плат,сверла карбида мини
диаметр сверла,	диаметр хвостовика,	габаритная длина,	тип ST,	тип UC,	длина канавки
d<0.35,	3.175⁰_-0.010,	38.10^+0.20_-0.30,	d⁰_-0.008,	d^+0.010₀,	L^+0.35_-0.20
0.35<d<3.175	3.175⁰_-0.010,	38.10^+0.20_-0.30,	d⁰_-0.010,	d^+0.012₀,	L^+0.35_-0.20
d≥3.175,	3.175⁰_-0.010,	38.10^+0.20_-0.40,	d⁰_-0.012,	....	L^+0.5_-0.5

допуски диаметра хвостовиков микросверл для печатных плат (печатных плат) 2 мм

индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора
индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, микротвистовые биты, CNC буровые штифты,PCB фрезерные станки,сверла печатных плат,сверла карбида мини.
drill diameter,	shank diameter,	overall length,	ST type,	UC type,	groove length
d<0.35,	2^.000_-0.010,	31.80^+0.20_-0.30,	d⁰_-0.008,	d^+0.010₀,	L^+0.5_-0.5
0.35<d<2.0	2.00⁰_-0.010,	31.80^+0.20_-0.30,	d⁰_-0.010,	d^+0.012₀,	L^+0.5_-0.5
d≥2.0	2.00⁰_-0.012,	31.80^+0.20_-0.40,	d⁰_-0.012,	....	L^+0.5_-0.5

inspection for the top of micro drill bits pins for PCB (printed circuit boards)

Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, PCB фрезерные станки
индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, микротвистовые биты, CNC буровые штифты,PCB фрезерные станки,сверла печатных плат,сверла карбида мини.
drill diameter,	chips	flare,	negative,	ocerlap	gap	layback	hook	offset
0.05≤d≤0.35,	≤0.004,	≤5°,	4°,	≤0.006,	≤0.007,	≤0.010,	≤0.012,	≤0.008
0.40≤d≤0.65,	≤0.006,	≤5°,	4°,	≤0.008,	≤0.010,	≤0.012,	≤0.015,	≤0.012
0.70≤d≤1.60,	≤0.008,	≤5°,	4°,	≤0.012,	≤0.015,	≤0.015,	≤0.018,	≤0.018
1.65≤d≤3.175,	≤0.010,	≤5°,	4°	≤0.018,	≤0.020,	≤0.018,	≤0.020,	≤0.020
3.20≤d≤6.5,	≤1%d,	≤5°,	4°	≤1.5%d	≤2%d	≤2%d	≤2%d	≤2%d

Предметы для проверки штифтов сверл для печатных плат и инструменты для проверки штифтов сверл для печатных плат

Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, PCB фрезерные станки
индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, микротвистовые биты, CNC буровые штифты,PCB фрезерные станки,сверла печатных плат,сверла карбида мини.
1	Диаметр хвостовика,	лазерный измерительный прибор 0,001 мм
2	габаритной длины,	инструментальный микроскоп 10"
	Диаметр сверла 3,	лазерный измерительный прибор 0,001 мм
	Длина канавки 4,	инструментальный микроскоп 10"
5	Ручка круглости,	прибор для измерения круглости 0,0001 мм
6	радиальное биение,	оптический проектор 0,001 мм
	Угол спирали 7,	инструментальный микроскоп 10"
	8-точечный угол,	универсальный инструментальный микроскоп 10"
9	первичный лицевой угол,	универсальный инструментальный микроскоп 10 дюймов
10	вторичный торцевой угол,	универсальный инструментальный микроскоп 10"
11	Внешний вид,	оптический микроскоп 302015
12	Контроль формы головки,	оптический микроскоп 302015
13	Прочность на поперечный разрыв,	универсальная машина для испытания материалов
14	Твердость материала,	твердость

угол и допуск штифтов сверла для печатной платы

Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, PCB фрезерные станки
индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, микротвистовые биты, CNC буровые штифты,PCB фрезерные станки,сверла печатных плат,сверла карбида мини.
	Диапазон углов,	допуск угла
Угол завитка,	20 ° ~ 50 °,	+/-3 °
Угол завитка,	20 ° ~ 50 °,	+/-3 °
Угол точки,	100 ° ~ 170 °	+/-3 °
Основной угол грани,	5 ° ~ 20 °,	+/-5 °
Угол вторичной грани,	15 ° ~ 40 °,	+/-5 °
радиальные биения,	0,010 мм ~ 0,020 мм
Округлость хвостовика,	≤0,004 мм
внешний вид, диаметр сверлильного штифта	0,05 мм ~ 0,25 мм (30X) диаметр сверлильного штифта: 0,40 мм ~ 1,60 мм (20X), диаметр сверлильного штифта: 1,65 мм ~ 6,50 мм (15X)

Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, PCB фрезерные станки
индивидуальные сверла, Твердосплавные сверла, PCB буровые коронки, PCB фрезы маршрутизатора, микротвистовые биты, CNC буровые штифты,PCB фрезерные станки,сверла печатных плат,сверла карбида мини.
сверла-коронки
	отличное качество стенки отверстия,	UHQ
	ФПК,	А129ФП
	металлические базовые плиты	G129MB
	высокие многослойные доски,	USF
биты маршрутизатора
	общие печатные платы,	171RN
	тип с длительным сроком службы,	C5TR, 151RH
	отличное качество маршрутизации,	141HFR
	ФПК, ПТФЭ,	161Р, 111Р
	металлические	плинтуса,162RA,163R,162R
