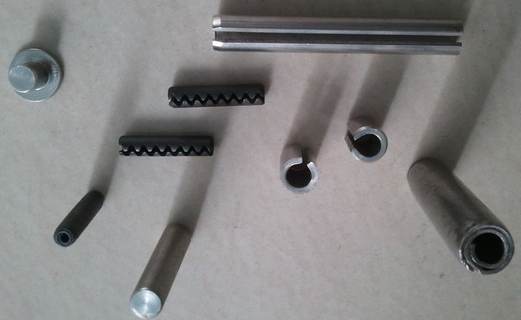

По назначению штифтовые соединения разделяют на крепежные, установочные и направляющие. Крепежные соединения, как видно из названия, служат для жесткой фиксации частей (поэтому иногда используемые в таких узлах штифты называют соединительными). Дополнительно они имеют функцию передачи сил в случае наличия осевых сил и крутящего момента. Такое встречается в приборостроении и станкостроении. Установочные соединения обеспечиваются штифтами, к которым в комплекте идут винты или их аналоги. Основная задача таких соединений — сохранение расположения частей при демонтаже и повторной сборке. В таких случаях используются только цилиндрические детали, при установке которых конструктивно подразумевается легкий разъем составных частей механизма.

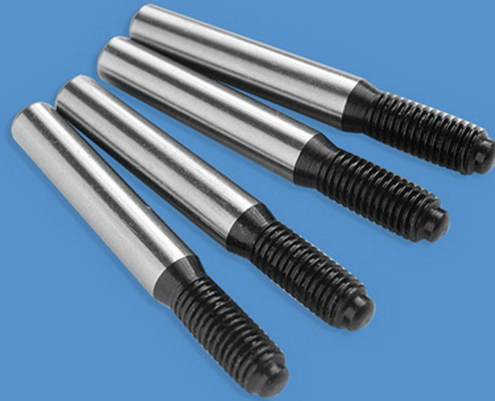

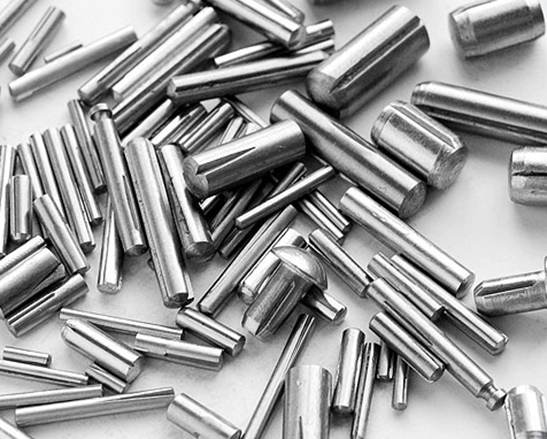

внутренние резьбовые цилиндрические (дюбельные) штифты мягкие для легкого извлечения из слепых отверстий. они изготовлены в мягком состоянии из материала C40. внутренние резьбовые цилиндрические (дюбельные) штифтовые твердые изготавливаются из корпусной закаленной легированной стали или по требованию покупателя. Вентиляционное отверстие предусмотрено для легкого входа.
что касается размера и точности, мы производим прецизионные штифты дюбеля с точными допусками. Мы можем изготовить дюбельные штифты с допуском +/-0,0002 с использованием нержавеющей стали, инструментальной стали, латуни или алюминия.
мы производим штифты дюбеля и другие качественные обработанные детали в самых разных размерах и материалах с помощью токарной обработки с ЧПУ. Размеры варьируются от диаметра 020,1 до диаметра <> дюйма. Мы предлагаем очень короткие сроки поставки на любые штифты дюбеля стандартного или индивидуального размера
мы используем современное оборудование для производства дюбелевых штифтов, а наш штат специалистов по механической обработке имеет долгую историю производства дюбелевых штифтов. свяжитесь с нами или запросите ценовое предложение сегодня для вашего проекта дюбеля. мы с нетерпением ждем возможности оправдать ваши ожидания в отношении прецизионных штифтов дюбеля.

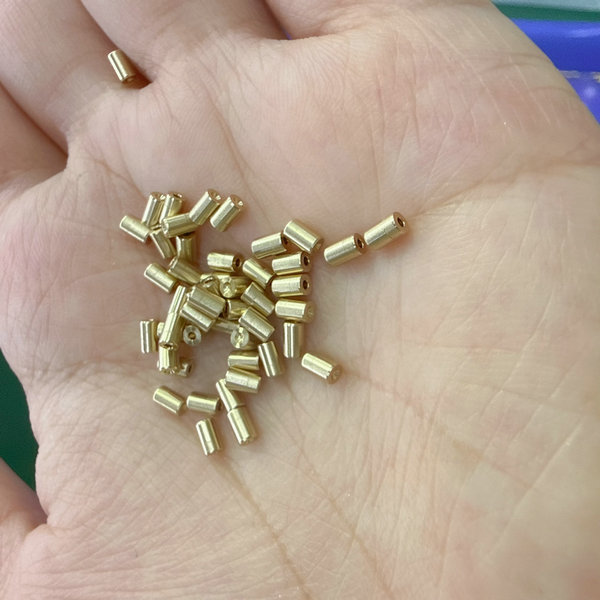

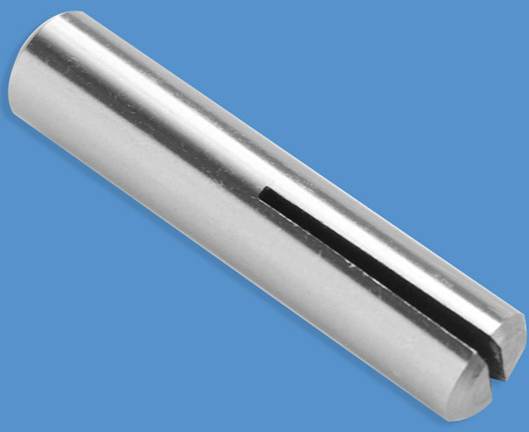

Прецизионные дюбельные штифты используются в различных приложениях и, как правило, изготавливаются с дробными диаметрами и длинами. Штифты дюбеля обрабатываются фаской на одном конце и радиусом на другом для легкой установки. дюбели изготовлены из легированной стали 4037, нержавеющей стали 303 и 316 и латуни 360
мы тщательно рассматриваем используемый материал дюбелевых штифтов, а также назначение дюбеля. Мы учитываем пластичность целевого отверстия и пластичность материала штифтов дюбеля, используемого для изготовления обработанных деталей с точными размерами.

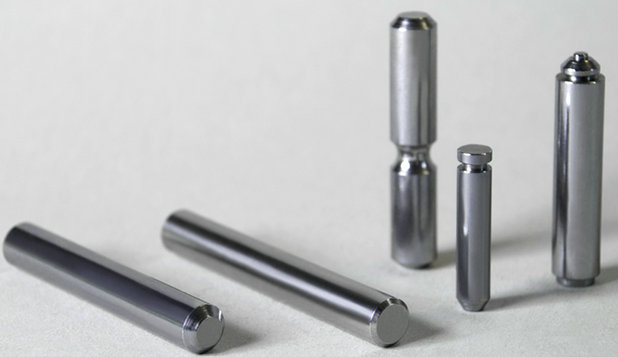

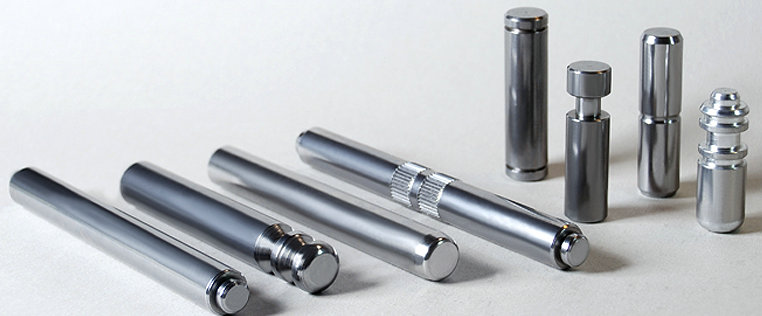

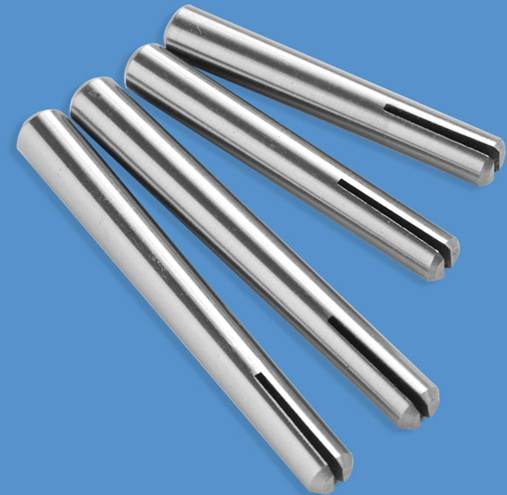

дюбельные штифты представляют собой шлифованные цилиндрические штифты, в основном изготовленные для точного определения местоположения устройств в машинах и агрегатах. Стальные штифты дюбеля обрабатываются с жесткими допусками, причем стандартные штифты DIN и ISO имеют диаметр m6. Соответствующие отверстия обычно размазываются, чтобы обеспечить подгонку пресса, зазора или переходную посадку.
nominal | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A type(dm6) | min | 0.602 | 0.802 | 1.008 | 1.002 | 1.502 | 2..002 | 2.502 | 3.002 | 4.004 | 5.004 | 6.004 | |
max | 0.608 | 0.808 | 1.008 | 1.008 | 1.508 | 2.008 | 2.508 | 3.008 | 4.012 | 5.012 | 6.012 | ||
B type(dh8) | min | 0.586 | 0.786 | 0.986 | 1.486 | 1.486 | 1.986 | 2.486 | 2.986 | 3.982 | 4.982 | 5.982 | |
max | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | ||
C type(dh11) | min | 0.54 | 0.74 | 0.94 | 1.14 | 1.44 | 1.94 | 2.44 | 2.94 | 3.925 | 4.925 | 5.925 | |
max | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | ||
D type(du8) | min | 0.618 | 0.818 | 1.018 | 1.218 | 1.518 | 2.018 | 2.44 | 3.018 | 4.023 | 5.023 | 6.023 | |
max | 0.632 | 0.832 | 1.032 | 1.223 | 1.523 | 2.032 | 2.532 | 3.032 | 4.041 | 5.041 | 6.041 | ||
металлические штифты для дюбелей, цилиндрические штифты, установочные штифты, стальные штифты, цилиндрические штифты, параллельные штифты, метрические штифты для дюбелей |
L | min | max | L | min | max | L | min | max | |
---|---|---|---|---|---|---|---|---|---|
3 | 2.75 | 3.25 | 4 | 3.75 | 4.25 | 5 | 4.75 | 5.25 | |
6 | 5.75 | 6.25 | 8 | 7.75 | 8.25 | 10 | 9.75 | 10.25 | |
12 | 11.5 | 12.5 | 14 | 13.5 | 14.5 | 16 | 15.5 | 16.5 | |
18 | 17.5 | 18.5 | 20 | 19.5 | 20.5 | 22 | 21.5 | 22.5 | |
24 | 23.5 | 24.5 | 26 | 25.5 | 26.5 | 28 | 27.5 | 28.5 | |
30 | 29.5 | 30.5 | 32 | 31.5 | 32.5 | 35 | 34.5 | 35.5 | |
40 | 39.5 | 40.5 | 45 | 44.5 | 45.5 | 50 | 49.5 | 50.5 | |
55 | 54.25 | 55.75 | 60 | 59.25 | 60.75 | 65 | 64.25 | 65.75 | |
70 | 69.25 | 70.75 | 75 | 74.25 | 75.75 | 80 | 79.25 | 80.75 | |
85 | 84.25 | 85.75 | 90 | 89.25 | 90.75 | 95 | 94.25 | 95.75 | |
металлические штифты для дюбелей, цилиндрические штифты, установочные штифты, стальные штифты, цилиндрические штифты, параллельные штифты, метрические штифты для дюбелей |
Отделка поверхности | ��1 | ��2 | ��3 | ��4 | ��5 | ��6 | ��7 | ||
Шероховатость поверхности | Ra | 50 | 25 | 12.5 | 6.3 | 3.2 | 1.60 | 0.80 | |
Rz | 200 | 100 | 50 | 25 | 12.5 | 6.3 | 6.3 | ||
Отделка поверхности | ��8 | ��9 | ��10 | ��11 | ��12 | ��13 | ��14 | ||
Шероховатость поверхности | Ra | 0.4 | 0.20 | 0.100 | 0.050 | 0.025 | 0.012 | -- | |
Rz | 3.2 | 1.60 | 0.80 | 0.40 | 0.20 | 0.100 | 0.050 | ||
