Was bedeutet G5-Präzision bei Nadelrollen, Rollen, Keramik Nadelstiften oder Zylinderstifte G5 aus 100Cr6, Si3N4, 1.3505 nach DIN 5402-3? Wo finden Nadelrollen, Rollen, Keramik Nadelstifte und Zylinderstifte G5 aus 100Cr6, Si3N4 mit G5-Härteanwendung nach DIN 5402-3 Einsatz? Wie werden Nadelrollen, Rollen, Keramik Nadelstifte und Zylinderstifte G5 aus 100Cr6, Si3N4, AISI440C, 1.3505 für G5-Härte zertifiziert?

Font: Normal mid large Print Close Bookmark

G5 nach DIN5402 definiert enge Toleranzen für Nadelrollen, Rollen und Nadeln. Keramik, Nadelstifte, Zylinderstifte Si3N4 G5 erreichen höchste Härte, während 100Cr6 und 1.3505 als Lagernadeln mit HRC58~62 punkten.

G5-zertifizierte Lagernadeln aus 100Cr6 mit HRC58~62 sowie 1.3505- Rollen finden in Präzisionslagern Einsatz. Keramik, Nadelstifte und Zylinderstifte Si3N4 G5 ersetzen Nadeln aus Stahl bei Korrosion nach DIN5402.

G5-Prüfung nach DIN5402 umfasst Rundheit und Oberfläche von Nadelrollen, Rollen und Nadeln. Keramik, Nadelstifte, Zylinderstifte Si3N4 G5 zeigen Formstabilität; 100Cr6 und 1.3505 als Lagernadeln mit HRC58~62 erfüllen G5.

G5: Dies ist eine niedrigere Genauigkeitsklasse für Nadelrollen mit einer Toleranz von ± 5 Mikrometern für Durchmesser und Rundheit. G5-Nadelrollen eignen sich für Anwendungen, bei denen eine geringere Präzision akzeptabel ist, wie z. B. in Standardlagern und anderen industriellen Anwendungen.

Toleranzklasse (G5) Nadelrollen: Durchmesseränderungen (µm) 3, mittlere Durchmesserschwankung wmp (µm) 0/-5, -3/-8, -5/-10, maximale Kreisabweichung 2,5, Durchmesseränderungen VDmpmax (µm) 2,5, Längentoleranz (µm) h13.

Toleranz von Präzisionsnadelrollen G2, G3, G5


tolerance grade(µm)	diameter changes(µm)	average diameter vibration D_wmp(µm)	circular deviation(max)	diameter changes V_Dmpmax(µm)	length tolerance(µm)
G2	2	0/-2,-1/-3,-2/-4,-3/-5, -4/-6,-5/-7, -6/-8,-7/-9,-8/-10	1	1	<0.20
G3	3	0/-3,-1.5/-4.5, -3/-6,-4.5/-7.5, -6/-9,-7/-10	1.5	1.5	<0.20
G5	5	0/-5,-3/-8 ,-5/-10	2.5	2.5	h13

Die Präzisionsklasse G5 nach DIN 5402 definiert spezifische Anforderungen an Maßhaltigkeit, Rundheit und Oberflächengüte von zylindrischen Wälzkörpern. Sie stellt im Vergleich zu höheren Klassen wie G3 einen bewährten Kompromiss dar zwischen hoher Präzision und wirtschaftlicher Fertigung und findet daher breite Anwendung in der Antriebs- und Lagertechnik.

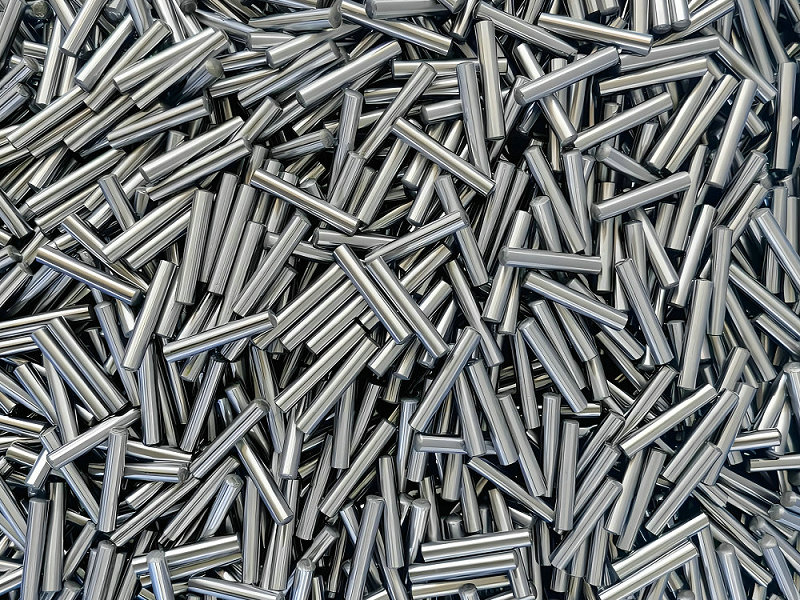

G5-zertifizierte Bauteile wie Nadelrollen, Rollen und Nadeln werden aus unterschiedlichen Werkstoffen gefertigt. Der klassische Wälzlagerstahl 100Cr6 (Werkstoffnummer 1.3505) erreicht nach Wärmebehandlung eine Härte von HRC58 bis HRC62 und bietet hervorragende Verschleißfestigkeit. Für korrosive Umgebungen kommen rostfreie Varianten wie AISI440C zum Einsatz. Besondere Bedeutung gewinnen Keramik, Nadelstifte und Zylinderstifte Si3N4 G5, die durch extreme Härte, Korrosionsbeständigkeit und elektrische Isolation überzeugen. Sie werden bevorzugt dort eingesetzt, wo Stahl an seine Grenzen stößt.

G5-zertifizierte Lagernadeln aus 100Cr6 mit HRC58~62 sowie Rollen aus 1.3505 finden ihren Einsatz in Präzisionslagern für Elektrowerkzeuge, Getriebe und Linearführungen. Die Kombination von Stahlkomponenten mit Keramik, Nadelstiften und Zylinderstiften Si3N4 G5 ermöglicht hybride Lagersysteme, bei denen die keramischen Elemente als elektrisch isolierende Nadeln fungieren. Dies ist besonders in elektrischen Antrieben und medizintechnischen Geräten von Bedeutung, wo Streuströme vermieden werden müssen.
