Kugeln aus 100Cr6 (AISI52100, Gcr15) ermöglichen Punktkontakt, Zylinderrollen aus 1.3505 dagegen Linienkontakt – daher höhere radiale Belastbarkeit.

Keramik-Nadelstifte (Si3N4) kommen in elektrisch isolierenden Hochpräzisionslagern zum Einsatz, während Chromstahl-Nadelrollen (100Cr6, 440C) den Standard in Industriegetrieben bilden.

In Hybridlagern werden Zylinderrollen aus 1.3505 mit Keramik-Nadelstiften aus Si3N4 kombiniert – so sinkt Reibung, während die Steifigkeit erhalten bleibt.

in der Präzisionslagertechnik bestimmen Werkstoffwahl und Bauform maßgeblich die Leistungsfähigkeit. Eine grundlegende Unterscheidung betrifft die geometrische Gestalt der Wälzkörper: Kugeln aus Wälzlagerstahl 100Cr6 (auch als AISI52100 oder Gcr15 bezeichnet) arbeiten mit Punktkontakt. Sie sind daher ideal für Anwendungen mit hohen Drehzahlen und niedrigen bis mittleren radialen Lasten. Zylinderrollen aus Lagerstahl 1.3505 hingegen erzeugen einen Linienkontakt. Dadurch können sie wesentlich höhere radiale Kräfte aufnehmen, weshalb sie in Schwerlastlagern wie etwa in Getrieben oder Walzwerken eingesetzt werden.

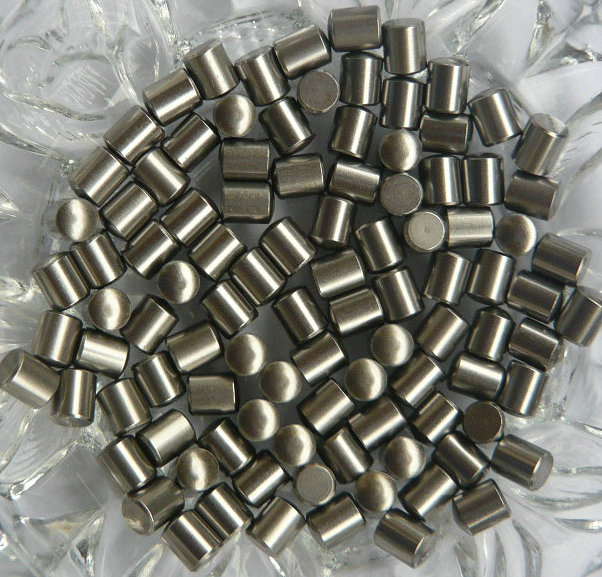

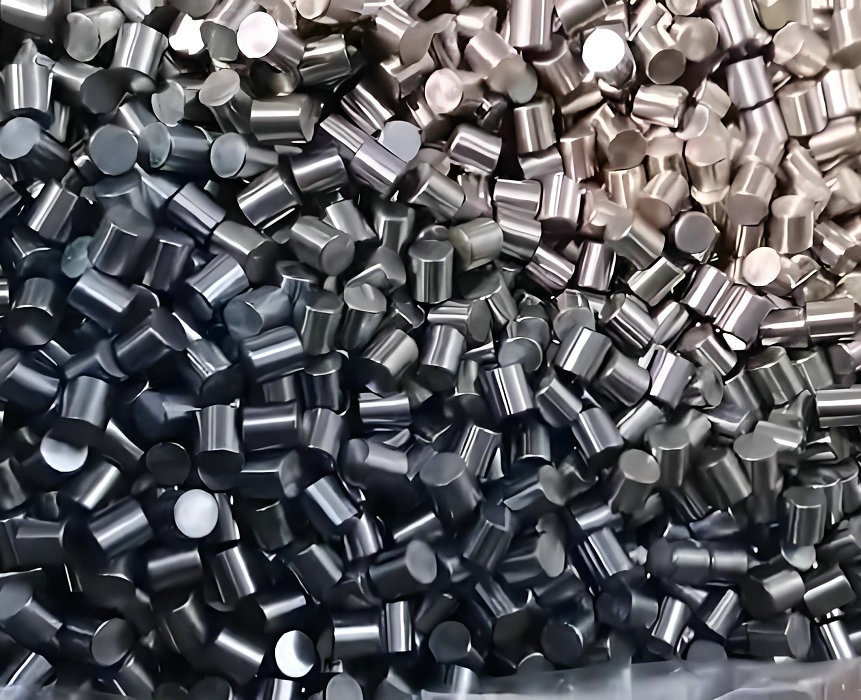

Chromstahlnormen verschiedener Länder für zylindrische Walzen

china (GCr15), USA (SAE52100,AISI52100), Germany (100Cr6), JIS SUJ-2

chemical properties for rolling bearing chrome (axletree) steel

Spezifikation	mark	C	Si	Mn	S	P	Cr	Mo
China(GB)	GCr15	0.95-1.05	0.15-0.35	0.25-0.45	<0.025	<0.025	1.40-1.65	-
USA(AISI,UNS)	52100(G52986)	0.98-1.10	0.15-0.35	<0.5	<0.025	<0.025	1.30-1.60	<0.10
japan (JIS)	SUJ2	0.95-1.10	0.15-0.35	<0.5	<0.025	<0.025	1.30-1.60	<0.08
germany(DIN/W-Nr)	100Cr6/w3(1.3505)	0.95-1.05	0.15-0.35	<0.5	<0.025	<0.025	1.30-1.60	<0.08
france NF	100C6	0.95-1.05	0.15-0.35	<0.5	<0.025	<0.025	1.30-1.60	<0.08
UK(BS)	535A99	0.95-1.05	0.15-0.35	<0.5	<0.025	<0.025	1.30-1.60	<0.08
sweden(SKF)	SKF3	0.95-1.05	0.15-0.35	<0.5	<0.025	<0.025	1.30-1.60	<0.08

Die Einsatzumgebung bestimmt, welcher Werkstoff zum Tragen kommt. Nadelrollen aus Chromstahl 100Cr6 bilden den industriellen Standard, wo es auf kompakte Bauweise und hohe Tragfähigkeit bei begrenztem Bauraum ankommt. In anspruchsvollen Umgebungen, etwa bei hohen Temperaturen, aggressiven Medien oder der Notwendigkeit elektrischer Isolation, kommen Keramik-Nadelstifte aus Si3N4 (Siliziumnitrid) zum Einsatz. Sie zeichnen sich durch geringere Dichte, extreme Härte und Korrosionsbeständigkeit aus. Auch 440C – ein martensitischer Edelstahl – findet dort Verwendung, wo zusätzlich Korrosionsschutz gefordert wird.

Die Kombination unterschiedlicher Werkstoffe in sogenannten Hybridlagern vereint die Vorteile beider Welten. In solchen Bauformen werden Zylinderrollen aus Lagerstahl 1.3505 mit Keramik-Nadelstiften aus Si3N4 oder keramischen Kugeln kombiniert. Während der Stahlring die mechanische Steifigkeit und einfache Integration in bestehende Systeme gewährleistet, reduzieren die keramischen Wälzkörper die Reibung, minimieren den Verschleiß und unterbrechen störende elektrische Ströme im Lager. Diese Synergie führt zu einer deutlich verlängerten Lebensdauer, besonders in Elektromotoren, Spindeln oder Hochgeschwindigkeitsanwendungen.

Zusammenfassend lässt sich sagen, dass die Wahl zwischen Kugeln, Zylinderrollen oder Nadelrollen ebenso wie die Entscheidung für klassischen Wälzlagerstahl 100Cr6, den Edelstahl 440C oder hochleistungsfähige Keramik Si3N4 stets eine anwendungsspezifische Abwägung von Belastungsart, Drehzahl, Umgebungsbedingungen und Lebensdauererwartung darstellt.
